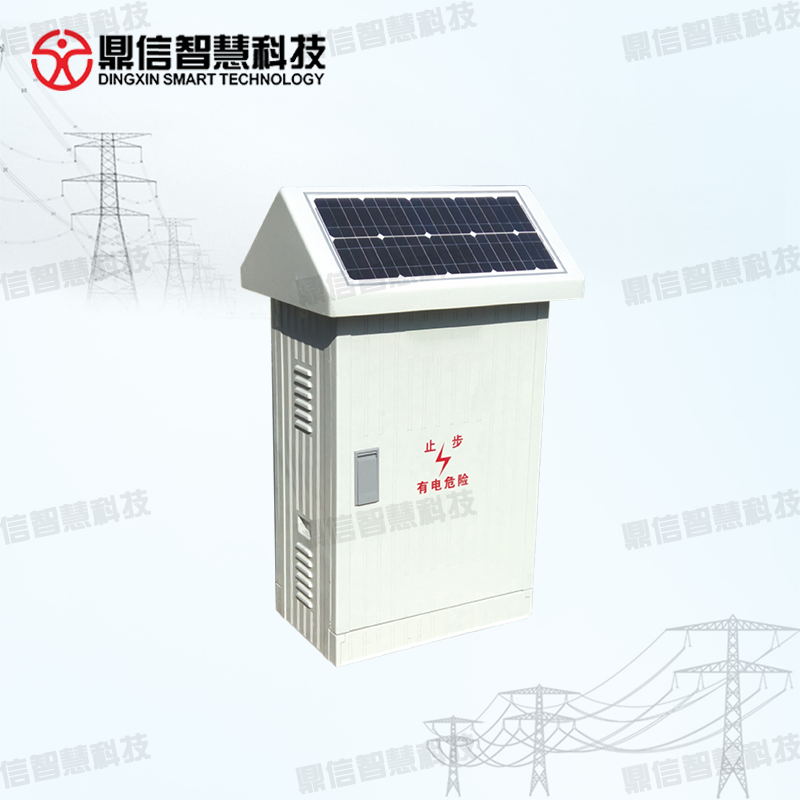

智能環保型接地箱(立式）

一、需求分析

1、護層感應電壓及接地環流監測原理 接地箱內裝0～500A單模電流互感器及接地環流采集模塊, 實時監測35kV及以上高壓電纜 的每個高壓電纜金屬護層接地點的電流、電壓參數（ 六路ABC三項 ），可實現對 0～500A、0- 400V 接地環流測量及定時巡檢測量，取代傳統人工方式的定期接地環流巡測，大大減輕現場測 量的勞動強度，提高系統維護效率。

2、電纜局放及局放定位在線監測原理 電纜局部放電在線監測系統適用于35kV及以上電壓等級電纜局部放電在線及離線監測，能實時顯示 各個接頭及各段電纜局部放電幅值、頻次、確定放電點相對位置，必要時給出報警。并能存儲測試譜 圖、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為 電纜的檢修工作提供依據。

3、電纜接頭測溫原理 主要為了配合環流檢測，把測溫傳感器固定在接地電纜外戶套并密封，經過測溫探頭把相關地接地電 纜溫度信息傳遞到智能監測單元測溫模塊上，也可以把監測點放置在電纜接頭表面來檢測電纜接頭溫 度?？蓪?shí)現對高壓電纜接頭表面運行溫度24小時不間斷在線監測，溫度采集范圍-55℃~+125℃。通 過對高壓電纜本體層溫度的統計分析 , 可使運行人員全面掌握其工作狀況，及時了解電纜護層的情 況，并在接頭溫度急劇升高時到達極限溫度時，發生告警信號提醒相關人員。

二、功能特點

1、箱體采用SMC不飽和樹脂制成，耐腐蝕、絕緣性能好、機械強度高、無回收價值，既環保又安全；

2、接地環流、護層感應電壓監測，及時掌握電纜運行狀況；

3、多種報警功能，全面掌握安裝現場環境；

4、箱體美觀大方，取電裝置一體，適用于路面直接安裝；

5、螺栓壓接方式連接，安裝方便；

6、陰雨天持續運行十天。

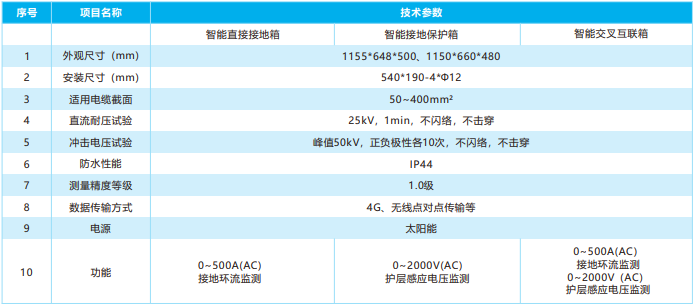

三、技術參數

注：監測裝置取電方式及傳輸方式可根據實際情況靈活更換。

取電方式包括：太陽能取電、CT感應取電、AC220V、DC48/72V。

傳輸方式包括：4G、無線點對點傳輸、WIFI、光纖、以太網。4G方式需插入SIM卡。

接地環流、感應電壓監測范圍可根據要求更換，因產品更新迭代，產品尺寸以實物為準。
