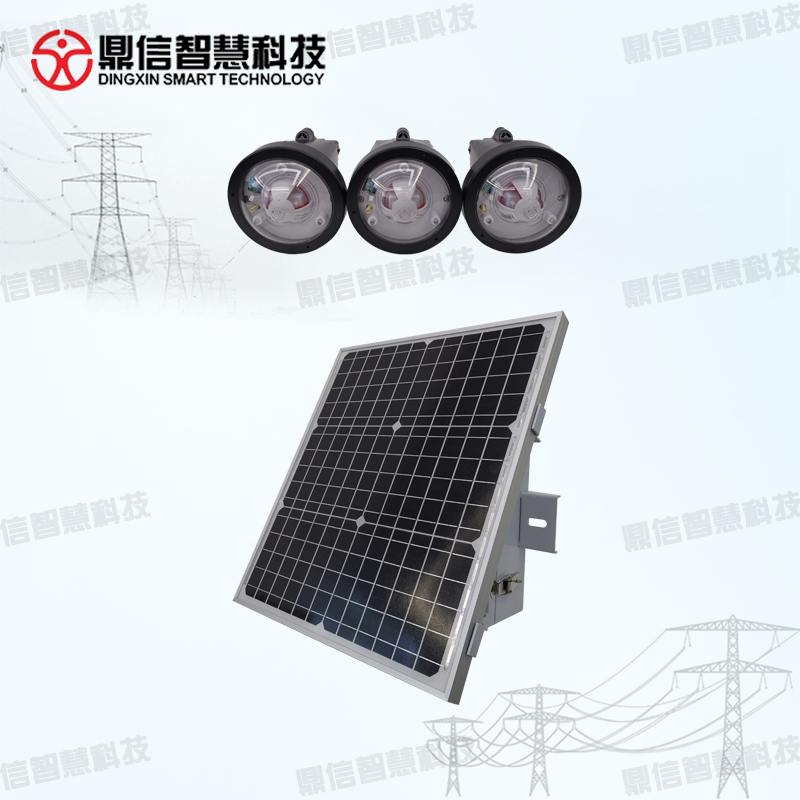

架空暫態錄波型遠傳故障指示器

型號：JYL-DX

一、需求分析

架空暫態錄波型遠傳故障定位監測系統是創新的配電線路智能監測產品，匯集單元是該系統核心傳感單元與系統主站交互的橋梁，借助短距無線和遠程無線混合組網技術，使該系統具備通道監視、切換及故障報警能力，支持系統診斷、自愈以及通信中斷恢復后數據續傳功能。通過采用太陽能和免維護蓄電池主備供電的高可靠電源系統，保證系統穩定可靠，電力工作人員可對線路工況信息和故障信息實時監測，為優化配電網結構提供全面可靠的數據支撐。

二、工作原理

架空暫態錄波型遠傳故障定位監測系統通過采集模塊對輸電線路進行信息采集、錄波、識別功能，通過對線路電流實時采樣及高速錄波，結合主站系統大數據分析，準確判斷線路故障類型，檢測和指示各類短路、接地故障，快速定位故障區段，通過系統進行問題收集通過裝置將信息發送至監控中心，由工作人員對相關數據進行分析從而得出故障原因以及故障電，同時將信息發給電路管理人員，以便及時處理輸電線路問題，完成輸電線路的恢復使用。

三、功能特點

1、高可靠電源系統，太陽能和免維護蓄電池主備供電 ;

2、短距無線和遠程無線混合組網，實現主站與匯集單元間的實時雙向交互 ;

3、高精度(±100μs)三相無線時間同步 ;

4、三相合成獲取暫態零序電流、電場信號，實現接地故障就地檢測、定位 ;

5、GPS高精度(1us)授時，獲得時標 ;

6、具備通道監視、切換和故障報警，系統診斷和自愈功能 ;

7、可遠程無線維護和升級，支持短信管理 ;

8、創新小電流(5A)自取電技術，實時在線穩定運行 ;

9、先進電子式電流互感器，線路電流測量精度±1% ;

10、優化電場傳感器設計，不受同桿架設多回線影響，識別線路電壓跌落與停電 ;

11、智能觸發線路電流、對地電場高速錄波(4kHz)，捕獲小電流接地故障瞬間暫態波形信號 ;

12、高精度(±100μs)無線時間同步實現三相電流、對地電場波形同步采集 ;

13、低功耗無線雙向通信，支持程序遠程升級和維護 ;

14、帶電安裝、拆卸，IP66防護等級。

四、技術參數
