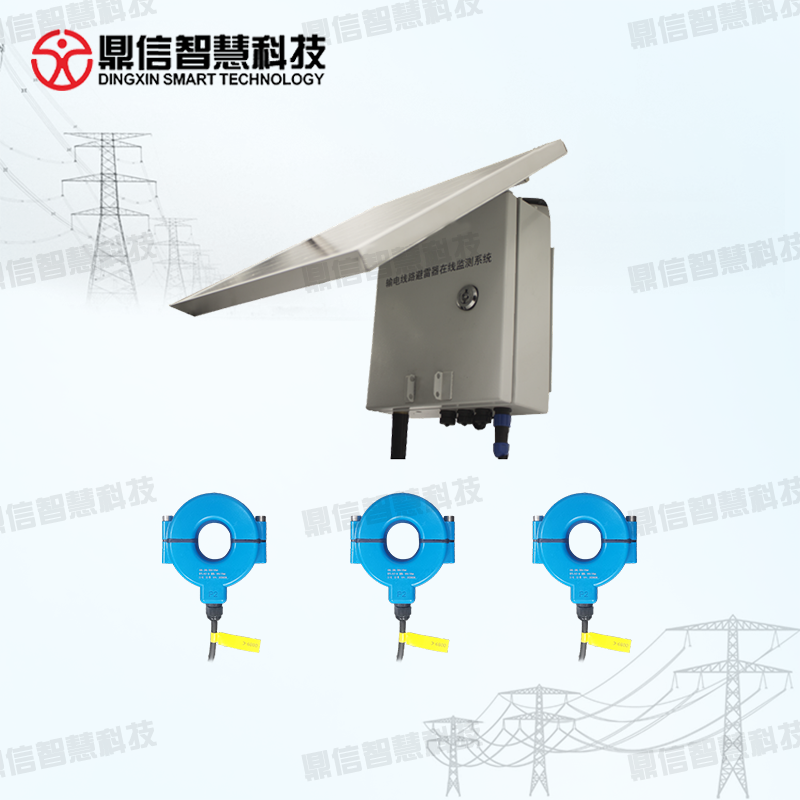

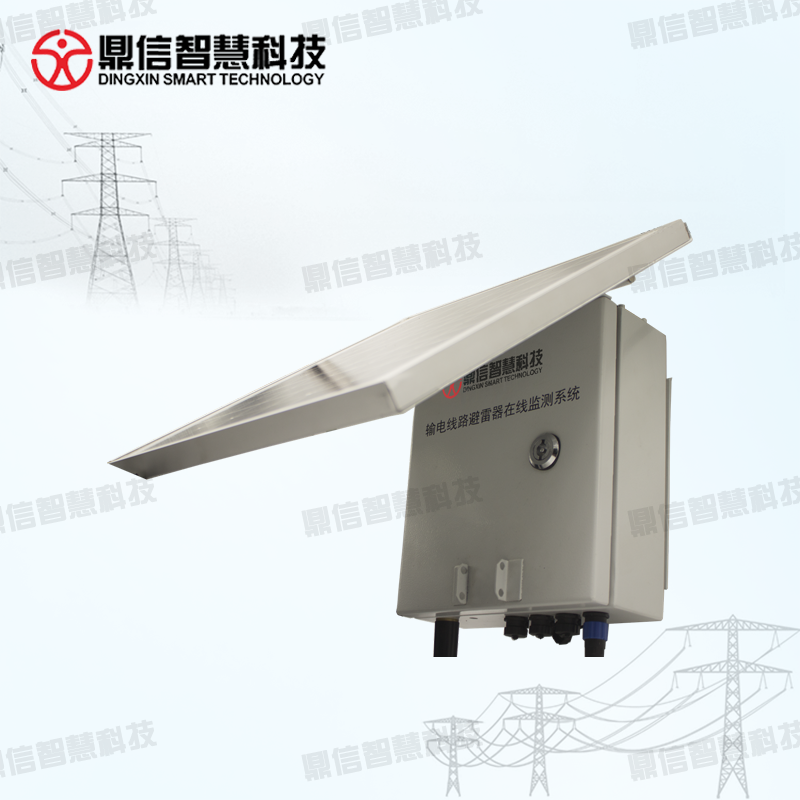

輸電線路避雷器在線監測裝置

型號：DX-WPS100-BL

一、需求分析

近年來，為減少輸電線路雷擊過壓而造成斷器跳閘，輸電線路避雷器發揮了巨大的作用，得到廣泛的應用，MOA避雷器性能的好壞直接影響電力系統安全運行。MOA避雷器長期在工頻高電壓的作用下逐漸老化，在運行中可能發生擊穿損壞，保護特性下降，會產生極其嚴重的后果 ；為障MOA避雷器安全運行，必須對MOA避雷器進行嚴格的監測。

二、工作原理

       輸電線路避雷器在線監測系統是我司針對電力系統的需要而研發的高科技新產品，設備電流檢測采用無線遠傳監測器，實現全隔離無殘壓的取樣方式，利用避雷器微電流進行取能供電，將測量結果通過無線方式傳至后臺供電力人員查看。本系統可靠又安全，價格實惠，使得本系統可以安裝到每組 MOA避雷器進行實時檢測 ，完成集中監測，有效地提高線路避雷器監管效率，幫助電力部門準確及時掌握運行設備的健康狀況。

三、功能特點

1、具備利用避雷器泄露電流取能，無需利用電能板和鋰電池等供電方式，實現監測器免維護功能；

2、全隔離無殘壓的取樣方式，對避雷器工作不產生任何影響，有效地保障人身安全和設備安全 ;

3、數據采集供電裝置采用太陽能取電和環保型鋰電池供電，實現了智能化SOC控制，保證本地系統的長期可靠供電要求 ;

4、對干擾問題作了充分的考慮，分別采用了多種有效的抗干擾處理方法，能滿足在強電磁場干擾環境下正常使用的要求 ;

5、基于GPRS/GSM網絡的無線數據傳輸方式，實現“實時、在線、智能、遠傳”監測。

四、技術參數
