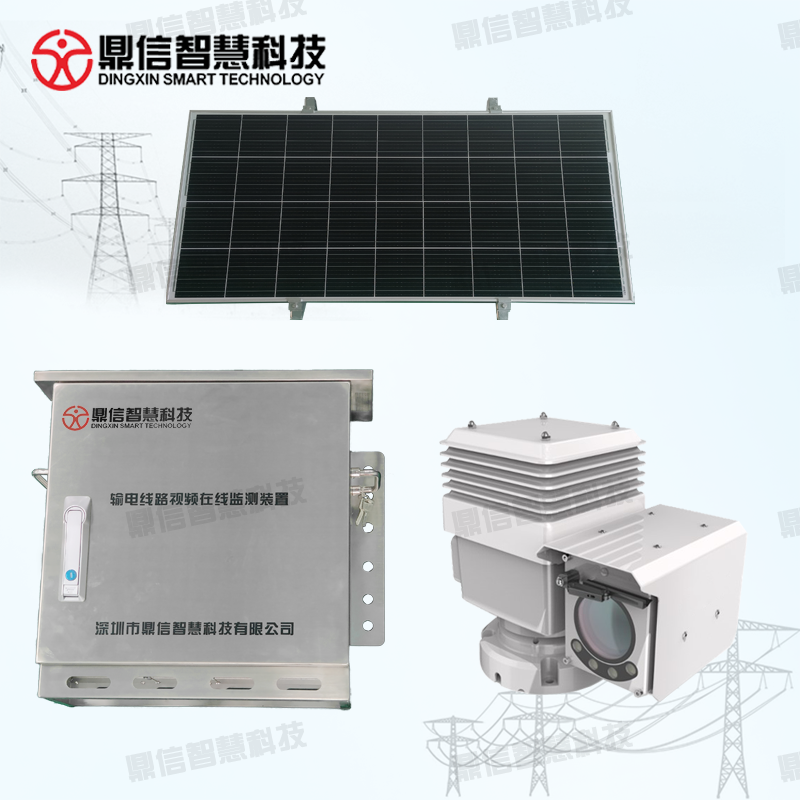

架空線路圖像視頻監測裝置（雙光球機）

DX-WPS100-SP2

一、需求分析

目前我國電力緊缺現象嚴重，輸電線路經常超負荷運行，鐵塔、金具、絕緣子等老化越來越嚴重，缺陷導致溫度升高，迫切需要一種監控，既能看視頻、又能測鐵塔、金具、線夾、絕緣子等溫度，為輸電線路檢修提供決策依據，也保障了線路穩定運行。

二、工作原理

架空線路圖像視頻監測裝置（雙光球機）以雙光紅外視頻和可見光視頻監測為主，包含主控單元、通信模塊、電源模塊、雙光球機、無線傳輸單元；采用太陽能及鋰電池供電，利用前端雙光球機采集視頻數據，通過4G/5G/WIFI/OPGW光纖網絡將圖像/視頻數據傳輸至監控中心，實現對輸電線路桿塔設備溫度監測及時發現熱缺陷問題并預警，實現對本塔狀態、金具、絕緣子串、導線和通道等細節全方位狀態追蹤，保障線路的穩定運行。

三、功能特點

1、具備紅外雙光譜對桿塔設備溫度監測及時發現熱缺陷問題并預警 ；

2、支持可見光和熱成像畫中畫及圖像融合 ；

3、支持自動生成、在線查看、一鍵導出紅外巡檢報告功能 ;

4、全方位智能動態監測：云臺支持水平360°旋轉、垂直-90°~+90°旋轉 ;

5、40倍光學變焦，實現對本塔狀態、金具、絕緣子串、導線和通道等細節全方位狀態追蹤 ;

6、基于行業深度定制智能分析算法，支持圖片抓拍分析、AI目標識別功能 ;

7、支持線路自動巡線 ;

8、智能AI功能支持透霧、智能曝光AE、智能聚焦AI ;

9、支持實時視頻監控功能，包括云臺控制、變倍控制，且具備夜視功能 ;

10、支持自動視頻巡視功能，巡視模式可選擇配置，配置內容包括運行周期、運行時間、巡視路線等信息 ;

11、具有休眠、定時抓拍、實時視頻、24小時全天候運行等多種工作模式，以適應不同的工作需要 ;

12、設備應能采集電源電壓、安裝點移動通訊信號強度等信息，數據采集間隔小可設置為1分鐘 ;

13、可通過監測中心平臺對攝像機電源進行開/關控制，并對攝像機焦距、光圈、景深、圖像質量、云臺方位、預置位等進行遠程設置和控制 ;

14、設備支持南網通訊規約，能接入電網公司內網平臺（支持APN接入能力）;

15、持續無光照且無其他電力補充的條件下，分體機蓄電池應至少可以維持監測裝置持續15天正常運行 ;

16、如配置報警裝置，當報警生效時將適時自動選擇語音報警方式進行現場告警（可遠程關閉或開啟告警及喊話功能）。

四、技術參數
