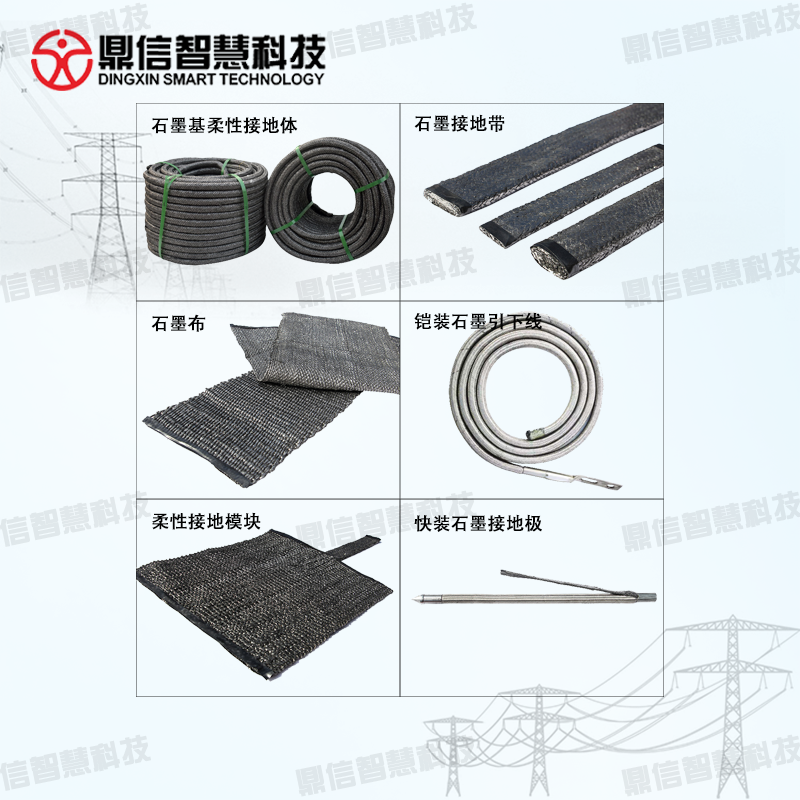

石墨基柔性接地體
型號：DX-PES100-SM
一、 材料與產品結構
石墨柔性接地體是一種新型非金屬導電材料，性能穩定，自身電阻率低，耐高低溫，耐酸堿腐蝕，耐大電流沖擊，材質性質不發生變化。本產品呈電纜狀，主要由內部抗拉作用的不銹合金絞線體、外部散泄雷電流的石墨體和與桿塔引下線連接的不銹鋼連接頭以及組裝接地網是匹配的石墨復合連接器構成。
二、 主要性能特點
1、石墨柔性接地體材料是新型的接地材料，構成成分均具有良好的耐腐蝕性，與扁鋼等金屬類接地
體相比具有很強的防腐性。能經受濱海地區的氯化物鹽土、硫酸鹽鹽土、蘇打鹽土及喀斯特土壤
等各類土壤的腐蝕 ;
2、石墨柔性接地體截面大，表面粗糙構成細孔，與土壤具有良好的粘結姓性，尤其在高阻地區降阻
效果突出 ;
3、在相同的降阻效果下，石墨柔性接地體使用量較扁鋼等金屬類接地體更少，從而減少了土壤使用
面積，節約了土地資源 ;
4、石墨柔性接地體與扁鋼等金屬接地體相比具有良好的工程性，輕便易運輸可蛇形開挖，避開巖石、
樹木，開挖量少，不破化綠化，回填等簡單易行，接地體壓接互聯，無需焊接，無需電源焊機等
現場要求 ;
5、石墨柔性接地體為非導磁材料，在工頻及雷擊高頻沖擊下其有效散流長度遠大于鋼材類接地體，
具有良好的動熱穩定性，溫升低，避免土壤燒結，降阻效果突出 ;
6、環保不污染環境。使用不受環境氣候條件的限制，可長期在高寒地區和濕熱地區使用 ;
7、使用范圍廣。可廣泛在電力、通訊、鐵路、高速公路、石油、化工、建筑、軍事等部門的防雷接
地工程應用。
三、 技術參數
1、產品外觀要求：石墨體外表面光滑一致，泄流層緊密，不銹鋼件呈銀灰色；
2、電阻率：≤3.5×10Ω.m；
3、雷電流沖擊耐受：8/20μs 、200kA標準雷電流18次沖擊無損壞；
4、熱穩定性能：2kA、1s）ΔT＜673K（400℃）；
5、工頻沖擊電流耐受：0.5s、1kA；
6、耐低溫：-40℃；
7、接地體抗拉強度：17.60kN；
8、抗繡和年受酸堿腐蝕度（重量%比）：不生銹≤0.001%使用壽命50年；
9、接地體連接件抗拉強度＞5kN，接地體連接件接續電阻＜5mΩ；
10、接地體連接部位受酸堿腐蝕后抗繡性能和雷電流沖擊耐受：不生銹，200kA沖擊18次無損壞。
