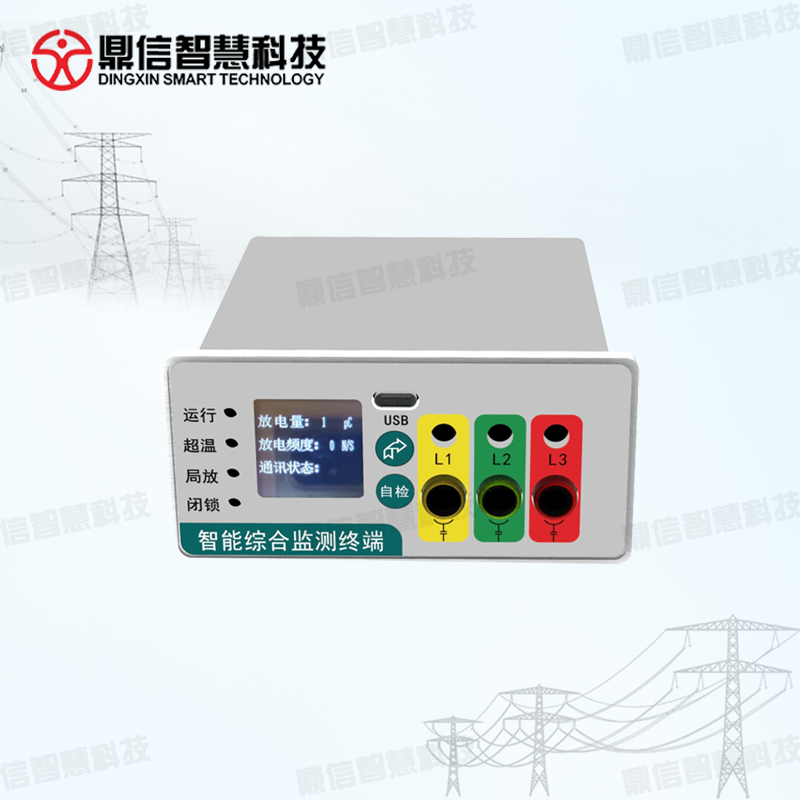

電纜局放在線監測系統

一、需求分析

隨著科技的進步，電纜線路在城市里的占比也越來越大，而電纜線路中的絕緣材質可能會因為材料的原因或是加工技術的問題而存在氣隙、有害性雜質等，從而誘發電纜線路故障。為了保證電纜線路的長久運行，則需要電纜局放在線監測系統對電纜的局部放電情況進行實時監測，及時對電纜線路中的故障做出預警，從而保護電纜的安全運行。

二、工作原理

電纜局部放電在線監測系統，通過高頻脈沖電流傳感器，耦合電纜本體及接頭處局部電脈沖電流信號并通過同軸電纜傳送至局部放電采集器，將信號再傳送至監測主機。通過局部放電在線監測系統軟件可以查看電纜接頭及各段電纜的局部放電等各項數值。一旦某個測點有異常，局放監測系統軟件會發出報警，讓管理人員前去現場排除故障，提高供電可靠性?？蓪崟r監測放電量，放電相位，放電次數等局部放電參數;經多次采集后，從數據庫提取數據進行譜圖分析和數據報表以確定放電點相對位置，必要時給出報警。通過分析局部放電監測譜圖、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷 , 并為評估其絕緣水平及老化程度提供判據,為電纜的檢修工作提供依據。

三、功能特點

1、裝置對電力電纜的狀態監測量進行實時或周期性地采集和監測，具備傳感器檢測校驗功能；

2、信號采集單元具備電纜狀態監測量的自動采集、信號調理、模數轉換和數據預處理功能，具備工頻電流相位采集功能，可使用參考相位傳感

 器從高壓電纜本體或接地引出線上采集工頻電流相位，特殊情況下可采用其它參考相位獲取方式 , 如從現場供電電源上采集工頻電壓相位等；

3、信號采集單元能夠將狀態監測量就地數字化和緩存，并能根據需要定期將監測信息發送至監控主機；

4、裝置具備局部放電信號多通道測量功能，測量通道數量不小于3個，滿足每個傳感器均配有獨立的采集通道，可實現連續、實時的同步采樣

 功能，不采用分時復用的方式進行輪巡采樣，具備至少1路工頻電流相位的自動同步采集和數據預處理功能 ;

5、裝置具備對局部放電幅值（放電量、平均放電量）、相位、頻次等局部放電基本特征參量進行連續實時自動監測、記錄的功能，且可自

 動或手動調節背景噪聲閾值，信號采樣頻次應可設置，采樣頻次不宜低于每分鐘1次，每次采樣時長不低于40ms或2個工頻周期；

6、信號采集單元的信息上傳頻次可設置，采用現場工業控制總線或光纖傳輸時上傳頻次不低于每10分鐘1次，采用無線傳輸時上傳頻次不低于

 每60分鐘1次；

7、具備可拓展性，能適應在線監測分析工具的拓展；

8、同時具備自動監測和人工檢測功能，技術人員可以遠程操作，調整測量參數，進行人工測量和分析 ;

9、裝置按照不低于1次/5分鐘的頻率記錄放電幅值、放電量平均值、相位、頻次等基本特征參量 ;

10、裝置具備數據存儲功能，至少儲存近2年內的等效放電量、相位、重復率等基本特征參量，以及必要的局部放電信號原始波形等表征參量

 和PRPD、PRPS等譜圖信息，并能通過外部接口導出歷史數據 ;

11、在線監測系統能提供電纜異常狀態監測點定位分析功能，對隱患處做出預判斷 ;

12、裝置具備監測結果異常、監測功能故障和通信中斷等異常情況的自動報警功能 ;

13、裝置能實時展示各監測點的PRPS、PRPD譜圖等，并應具備時頻域波形圖，各類放電圖譜及放電發展趨勢圖的實時刷新和顯示功能。

四、技術參數
