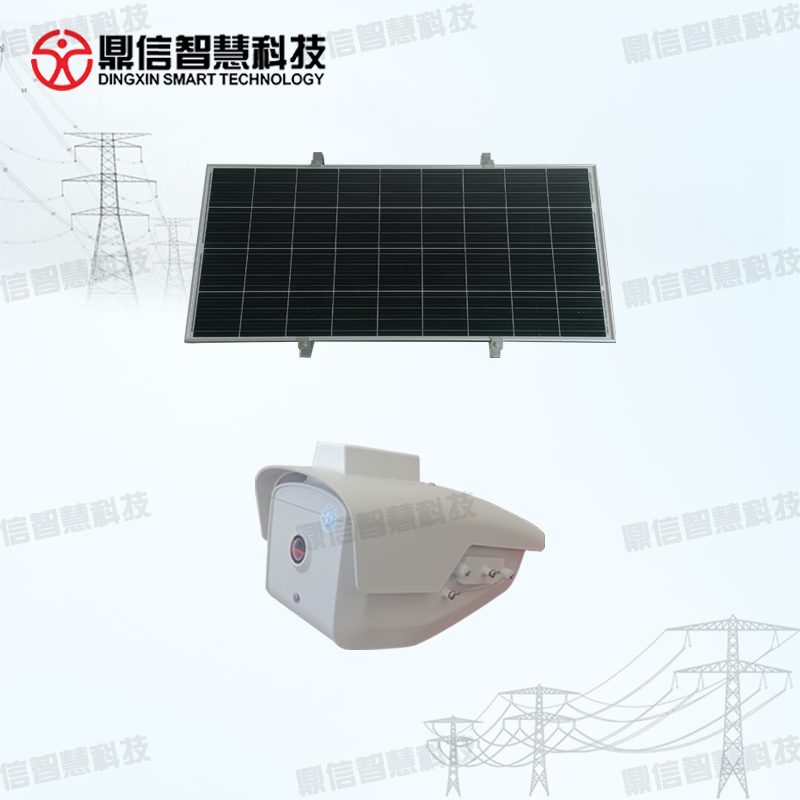

配電線路圖像監拍裝置
型號：DX-WPS100-JP2
一、需求分析
戶外配電線路作為運輸電能的渠道，一直在高負荷運行，由于線路所處外部環境復雜多變，更是自然環境影響、人為破壞影響的直接受害者，經常出現斷線、塔身傾斜等供電安全隱患，在“安全智能電網”建設的倡議下，強化輸電通道環境危險全過程監管必不可少。我司推出的配電線路圖像監拍裝置，是主要針對輸電線路的防外破塔基、惡劣的冰災天氣、施工現場塔吊、車輛穿越架空線路監控而設計的系統。
二、工作原理
配電線路圖像監拍裝置利用運營商的4G/CDMA/GPRS技術，實現將監控站點定時拍攝圖片 上傳到監控中心及相關人員手機微信上，監控中心可根據需要，對前方站點進行圖像抓拍，通過 回傳的圖片隨時了解監控現場情況；也可以讓配電線路圖像監拍裝置定時在每天的某個時間段向 監控中心發送圖片，實現對前端的實時狀態監測。設備標配前視攝像頭、后視攝像頭和下視攝像 頭，可同時監控線路通道和配變臺區。裝置通過采集圖像 / 視頻、變壓器輸入輸出端溫度等數據， 自動監測識別隱患并及時預警，實現配變臺區可視化在線監測的功能，時間聯動運維人員， 確保在短時間內對隱患點做到有效管控直至消除。
二、功能特點
多項監控:標配前視、后視攝像頭和下視攝像頭，可同時監控輸電通道和變配臺區;
三、技術參數
項目 | 技術參數 |
攝像機 | 前視、后視通道鏡頭采用工業級高清槍式攝像頭，標配200萬夜視全彩鏡頭，照度≤0.001Lux |
下視攝像機標配500萬像素廣角鏡頭，視場角120° | |
數據采集 | 間隔時間自動設定/支持手動采集照片 |
支持實時視頻，并支持20s以上短視頻錄制 | |
環境溫濕度數據、變壓器柱頭與三相線溫度數據的采集 | |
天線 | 采用內置式天線 |
定位功能 | GPS定位 |
通信方式 | 采用2G/3G/4G無線傳輸，滿足電信、聯通、移動自適應，支持三個運營商的2G、3G、4G網絡，并可根據現場情況選擇運營商 |
監拍周期 | 前端分析拍照間隔默認5分鐘一張，定時回傳默認1小時1張，且采樣時間段可自由設置；設備拍照后前端分析，識別隱患立即回傳，無隱患定時回傳 |
存儲 | 支持TF卡，圖像類數據循環存儲至少30天，視頻類數據循環存儲至少7天 |
MTBF | ≥30000小時 |
檢查和調試 | 在不拆機的情況下能進行檢查和調試 |
防護等級 | IP67 |
設備質量 | ≤2.5Kg（主機） |
供電方式 | 市電供電+備用鋰電池 |
電池單次充滿連續供電 | ≥12h |
主機殼材質 | 聚碳酸酯 |
工作溫度 | -25℃ - +70℃ |
相對濕度 | 5% ～ RH |
大氣壓力 | 55kPa ～ 106kPa |
整機設計使用壽命 | 不少于8年 |
