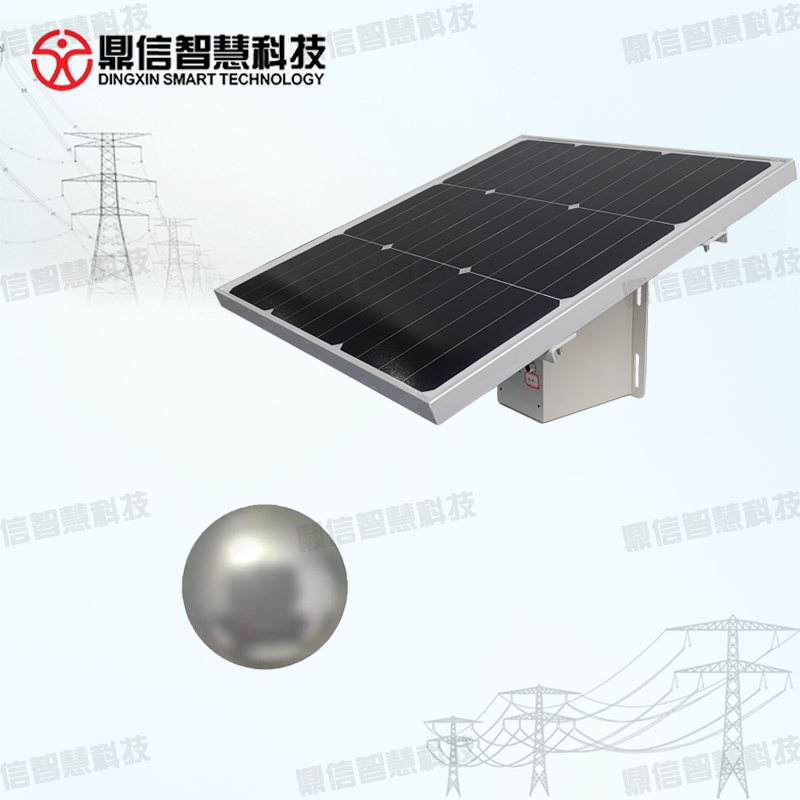

輸電線路導線弧垂在線監測裝置

型號：DX-WPS100-HC

一、需求分析

導線弧垂大小是判斷線路是否健康運行的主要依據之一。除了應力因素，架空線路所處環境的氣象情況也會影響弧垂大小，其中，溫度影響較為明顯，夏季氣溫高，弧垂對地距離就會減小?；〈惯^大，對地距離就變小，可能帶來易觸碰的觸電風險；弧垂過小，容易發生斷線等事故，都不利于供電穩定及線下安全。為了提高導線弧垂的監控水平，提高線路安全運行及信息化管理效率，保障居民的可靠用電，鼎信智慧科技推出了輸電線路導線弧垂在線監測裝置。

二、工作原理

      輸電線路導線弧垂在線監測裝置主要應用于輸電線路對地距離、弧垂角、偏斜角的測量。監測跳線弧垂時，傳感器安裝在跳線上；監測絕緣子弧垂時，傳感器安裝在絕緣子串的底端或上端；監測檔中相間弧垂時，弧垂監測裝置安裝在需監測的兩相導線的檔中?；〈箓鞲衅骰诩す鈧鞲衅?、微功率無線傳感，電源采用高壓取電 , 傳感器實時采集弧垂數據 , 并將監測到的數據通過4G/5G/GPRS/WIFI/OPGW光纖網絡實時傳送至監控中心 , 當超過預定閾值時，發出報警。

三、功能特點

1、能直接測量導線弧垂或?qū)Φ鼐嚯x，或采集能通過量值傳遞獲取導線弧垂或?qū)Φ鼐嚯x的相關測量值如導線傾角、溫度、張力、圖像等，進行相

 應存儲與計算得出導線弧垂與對地距離狀態量，并將計算結果通過通信網絡傳輸?shù)綘顟B(tài)監測系統（通常適用于一現場只裝一臺弧垂監測裝置，

 并無其他監測裝置的場合），或狀態監測代理裝置 ;

2、具備自動采集功能，按設定時間間隔自動采集導線弧垂或?qū)Φ鼐嚯x相關參數 ；

3、具備受控采集功能，能響應遠程指令，按設置采集方式、自動采集時間、采集時間間隔、采集點數啟動采集 ；

4、對線上弧垂采集單元，宜具備電源電壓、工作溫度采集功能 ；

5、具備網絡授時功能。應能夠接收狀態監測系統的對時命令，每天對時一次，對時誤差應不超過5s，單元時鐘24h內走時誤差應小于1s ；

6、具備數據合理性檢查分析功能，對采集數據進行預處理，自動識別并剔除干擾數據 ；

7、具備對原始采集量的一次計算功能，得出直觀的導線弧垂和對地距離狀態量數據 ;

8、應能存儲至少30天以上弧垂、對地距離狀態量數據，宜存儲30天以上原始采集量數據 ;

9、輸出的信息包括：導線弧垂、對地距離狀態量、電源電壓、工作溫度、報警信號、裝置心跳包、應答信息、通信連接狀態（含信號強度）。

四、技術參數
