輸電線路微氣象在線監測裝置

型號：DX-WPS100-QX

一、需求分析

       隨著國民經濟的高速發展，對供電部門提供電力供應的質量要求也越來越高，近年來，像臺風、覆冰、山火災害等各種惡劣氣象的發生，導致電網公司輸電線路受到相當嚴重的損失 , 迫切需要一套輸電線路微氣象在線監測裝置，實時監測氣象環境的實時數據情況 , 為氣象災害預警及災后重建提供有力的數據支撐 , 從而提前做好各項防范措施 , 降低異常天氣對電力設備安全運行帶來的不良影響。

二、工作原理

       輸電線路微氣象在線監測裝置監測單元安裝在線路鐵塔上，對環境溫度、濕度、風速、風向、雨量、大氣壓力、光輻射等參數進行監測 ，傳感器采集后通過數據處理傳輸單元進行分析處理，剔除各種干擾因素，上傳至監控中心存儲、分析、處理；通過該裝置可及時了解線路微氣象區的氣象數據，在緊急狀況下制定應對措施，從而提前做好各項防范措施，降低異常天氣對電力設備安全運行帶來的不良影響；通過對監測點的長期微氣象數據積累、統計和分析，為氣象災害的發生及災后重建提供有力的數據支撐，可以為后期線路運行維護和其它新線路設計投運提供運行數據參考。

三、產品特點

1、微氣象監測基本配置：主控單元、微氣象監測單元、通信單元、供電單元、安裝支架及輔材；

2、可以傳感、采集氣象數據，進行相應存儲，并將測量結果通過通信網絡傳輸?shù)街髡鞠到y(tǒng)；

3、自動采集方式和受控采集方式，按設定時間間隔自動采集和發送氣象參數，數據采集間隔小可設置為3分鐘。默認情況下氣象數據按照每小

 時整點時發送數據；

4、具備電源電壓等采集功能 ;

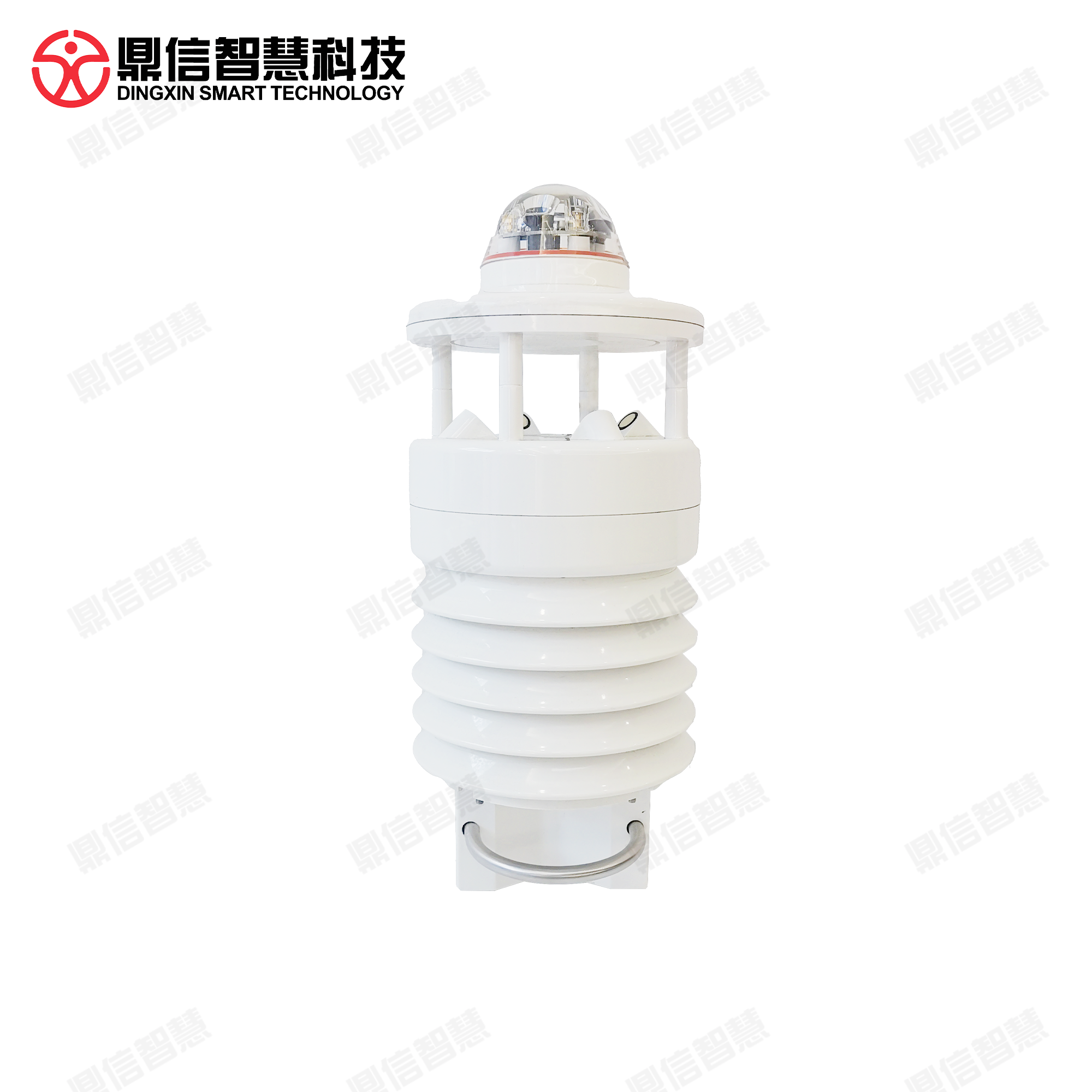

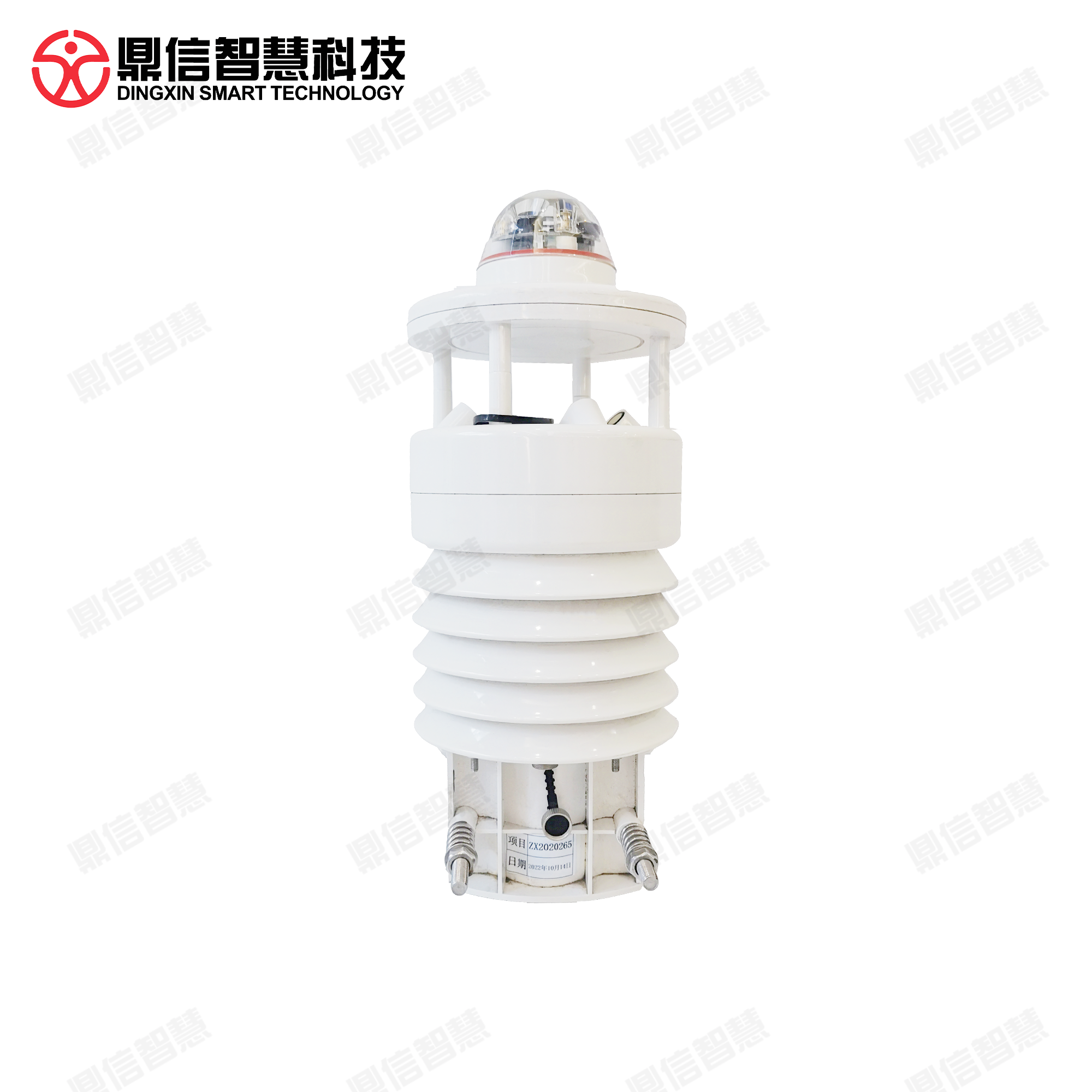

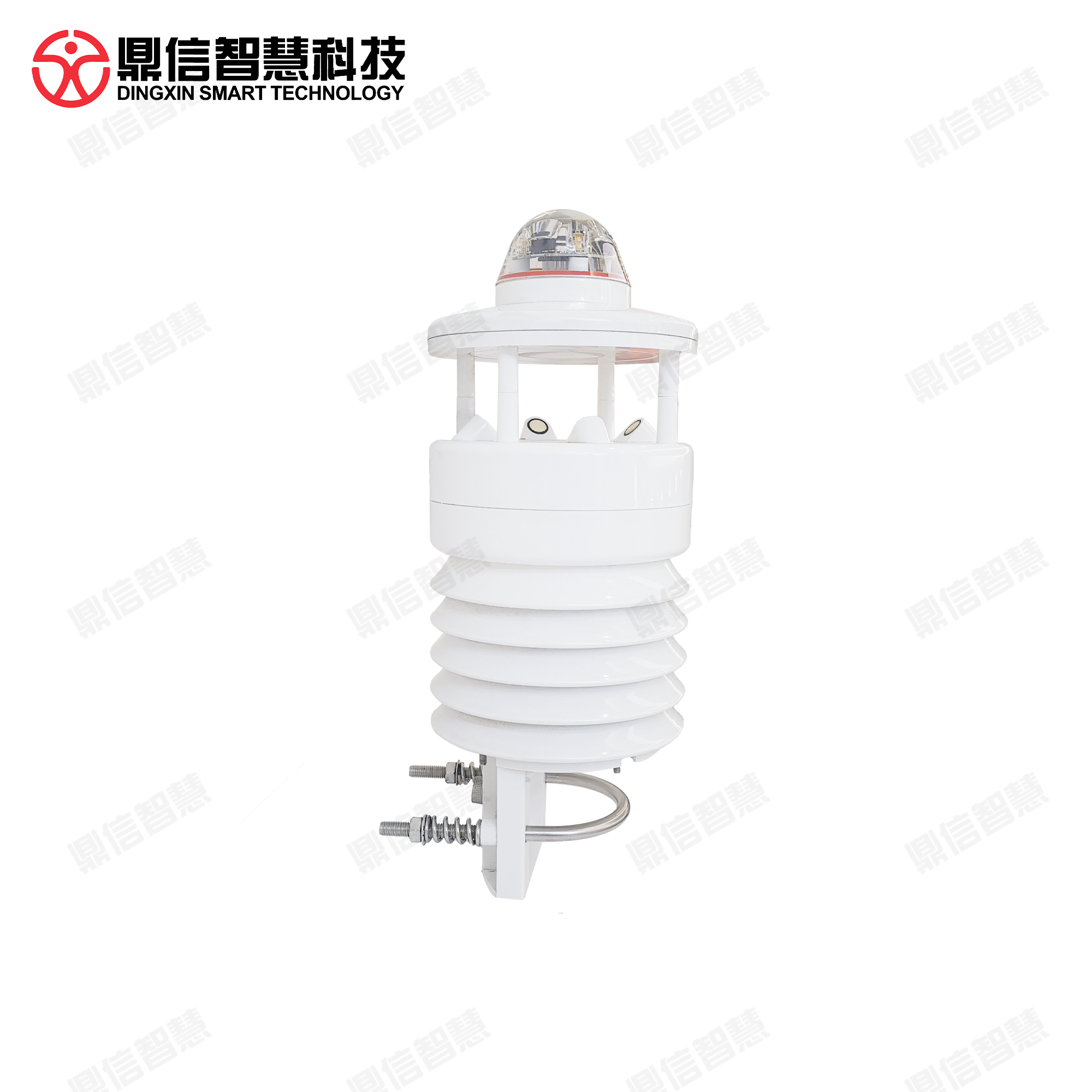

5、氣象傳感器采用一體設計，包括風速、風向、氣溫、濕度、氣壓、雨量和光輻射等傳感器；

6、具備數據合理性檢查分析功能，對采集數據進行預處理，自動識別并剔除干擾數據 ；

7、具備對原始采集量的計算功能，得出反映各氣象參數特性的數據。在不降低供電及運行可靠性的前提下，裝置應實現測量數字化，應具備對

 原始采集量的計算功能，輸出能直觀反映采集量特性的數據 ;

8、微氣象監測裝置應能夠循環存儲90天以上的氣象數據 ;

9、通信接口和應用層數據傳輸規約應滿足南網、國網通訊規約 ；

10、具備動態響應遠程時間查詢/設置、數據請求、重啟等指令的能力 ；

11、具備按遠程指令（如SMS等方式）修改采樣頻率、采樣時間間隔、接入點（APN）、裝置和主站的IP地址、端口等信息的能力；

12、具備密碼認證和遠程更新程序的功能，應具備完善的更新機制與方式；

13、能通過短距離無線調試工作模式，在現場對監測裝置進行實時控制和調試。
