一、項目完成信息

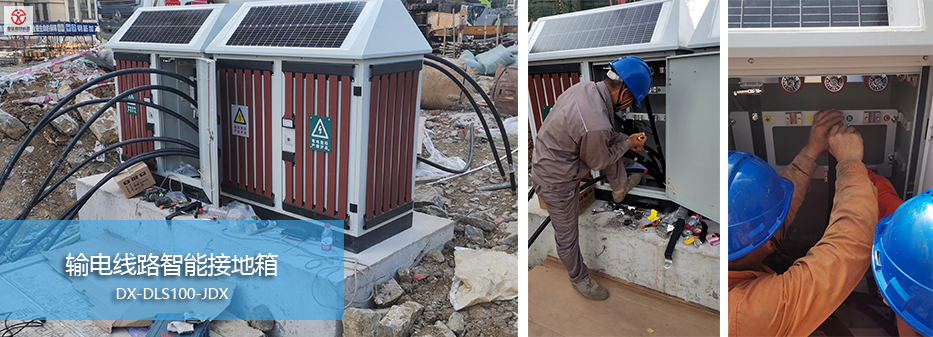

安裝項目：輸電線路智能接地箱     設備安裝案例

項目時間：2023.05.18

項目完成單位：深圳市鼎信智慧科技有限公司

深圳市鼎信智慧科技有限公司，以創新研發輸配電線路在線監測裝置、架空輸電線路、電力電纜安全設備以及智能移動線路可視化監控系統、防山火紅外監測裝置、輸電線路防外破告警裝置、線路可視化監控、電力線路狀態實時監測、電網微氣象監測裝置、警示報警器、驅鳥裝置、執法記錄儀等產品已經廣泛應用于全國各地電力相關現場，得到客戶反饋效果良好！

自公司成立以來，我司就致力于智慧電網研究，是集技術開發、生產、銷售及技術服務于一體的解決方案供應商，先后為我國不同電壓等級的電力設備提供全方位、系統化的解決方案和產品，使智慧電網觸手可及。

輸電線路在線監測設備官網：http://mycxjy.com

二、項目產品功能

1.1、護層感應電壓及接地環流監測功能

接地箱內裝0～500A單模電流互感器及接地環流采集模塊,實時監測35kV及以上高壓電纜的每個高壓電纜金屬護層接地點的電流、電壓參數（六路ABC三項），可實現對0～500A、0-400V接地環流測量及定時巡檢測量，取代傳統人工方式的定期接地環流巡測，大大減輕現場測量的勞動強度，提高系統維護效率。

接地環流監測用于護層接地環流的緩變數值監測，反映護層接地良好程度、電纜老化程度、線芯負荷大小變化等情況；同時高壓電纜線路正常運行的情況下，當接地環流值產生突變減小或?yàn)榱銜r(shí)，接合電調情況及電纜運行狀態分析診斷模型，有效判斷接地箱被盜或接地線被盜割。

1.2、電纜局放及局放定位在線監測功能

 電纜局部放電在線監測系統適用于35kV及以上電壓等級電纜局部放電在線及離線監測，能實時顯示各個接頭及各段電纜局部放電幅值、頻次、確定放電點相對位置，必要時給出報警。并能存儲測試譜圖、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。

    系統小測量放電幅值：2mV（現場20PC），脈沖電流傳感器的頻率范圍為1MHz～30MHz，放電脈沖的時間分辨率為10μs，相位分辨率為0.18°。

系統提供工頻周期放電圖、二維（q-φ，N-φ，N-q）譜圖、放電趨勢圖等。

系統采用模擬濾波 、脈沖分組、周期脈沖剔除、設置動態閾值、開相位窗口等綜合抗干擾措施，使測試數據真實可靠。

1)實時監測功能：采用高頻信號檢測與分析技術，對高壓電纜線路進行分布式在線檢測，實時發現電纜中的局部放電信號。

2)可讀取所采集的數據，實時顯示整個系統的任意數據，并可根據用戶的設定需求顯示平均值、值等?？娠@示φ-q、q-t、n-t 二維圖譜和φ-q-n、φ-q-t 三維圖譜，形式地表示放電相位、放電量 q、放電次數密度 n、放電持續時間t 之間的關系。

3)專業圖譜分析功能：具有局放幅值積累圖、局放數據顯示、單周期圖數據顯示、短期趨勢顯示圖以及各種二維、三維圖譜等，并能完成數據橫向?qū)Ρ取⒉煌瑘D標之間的疊加對比功能。

4)重播回放功能：可以對歷史數據進行回放，可以對單個數據進行回放，也可以對多個數據進行回放，回放具有φ-q、q-t、n-t 二維圖譜和φ-q-n、φ-q-t 三維圖譜。

5)對局部放電脈沖的波形特征進行分析，識別局部放電的類型去除噪音信號。

6)提取局部放電信號的特征值，如時間特征，頻率特征，不同類型放電間的放電時間間隔等，并利用這些特征來識別不同的放電類型。

7)系統的采樣頻帶在高頻波段，具有較強的現場抗干擾能力強。

8)檢測數據可以長期保存，并可將現場檢測數據帶回實驗室分析，以便對比分析設備的絕緣狀態， 為狀態檢修提供依據。

9)局放信號采集和分析系統的運行環境為 Windows 操作系統，窗口式工作界面。

10)系統應采用模塊式結構，具備較強的擴展功能，可以根據電力公司的需求對系統進行擴容。

1.3、電纜接頭測溫功能

主要為了配合環流檢測，把測溫傳感器固定在接地電纜外戶套并密封，經過測溫探頭把相關地接地電纜溫度信息傳遞到智能監測單元測溫模塊上，也可以把監測點放置在電纜接頭表面來檢測電纜接頭溫度?？蓪?shí)現對高壓電纜接頭表面運行溫度24小時不間斷在線監測，溫度采集范圍-55℃~+125℃。通過對高壓電纜本體層溫度的統計分析，可使運行人員全面掌握其工作狀況，及時了解電纜護層的情況，并在接頭溫度急劇升高時到達極限溫度時，發生告警信號提醒相關人員。
